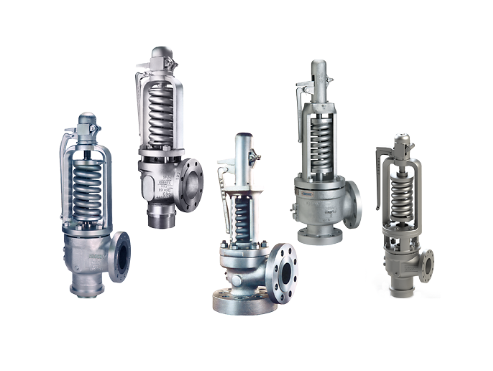

安全阀是用于压力设备，容器或管道的自动压力释放装置。弹簧安全阀可以根据阀瓣的打开高度的不同分为全升程型和微升程型。全提升型具有大的排出容量和弹性，适用于液体和气体介质，而微提升型仅适用于液体介质。本文主要介绍弹簧安全阀的工作原理，结构特点以及安装和维护。
弹簧安全阀的工作原理
当安全阀阀瓣下的蒸汽压力超过弹簧的按压力时，阀阀瓣被推开。打开阀瓣后，下部调节环的排斥力使排气作用在阀瓣夹紧环上，从而使阀快速打开。当阀瓣向上移动时，蒸汽趋于与顶部调节环碰撞，而排气蒸汽趋于垂直向下指向。废气产生的反作用力将阀瓣向上推，从而将阀瓣保持在一定的压力范围内。当安全阀以足够的提升高度打开时，蒸汽会不断排出，系统中的蒸汽压力会逐渐降低。此时，弹簧的力克服了作用在阀瓣上的蒸汽压力和排出蒸汽的反作用力，从而关闭了安全阀。
弹簧安全阀的结构特征
弹簧安全阀由形成阀瓣和密封面的阀座组成。阀瓣连接到阀杆。从关闭到完全打开，阀杆的总排量需要满足阀的要求。安全阀的设定压力主要通过调节螺栓来改变弹簧压力来调节。阀的顶部装有杠杆机构，该杠杆机构用于在运行测试期间手动抬起阀杆。阀体具有上下调节环。通过调节底部的调节环，可以完全取下阀门。顶部调节环用于调节回油压力。如果重新安装压力太低，则阀门将长时间保持打开状态。如果重新安装压力过高，则阀门会跳动并保持关闭状态，从而引起颤振，损坏阀门并减少阀门排放。顶部调节环的位置可使阀门达到max行程。
弹簧安全阀的安装和维护
1）所有安全阀需要垂直安装。
2）为避免压力，安全阀的出口不应有任何阻力。
3）安全阀应在安装前经过专门测试并检查其气密性。
4）应定期检查使用中的安全阀。
安全阀的安装需要满足以下要求
1）对于额定蒸发量大于0.5t/h的锅炉，请到少安装两个安全阀。对于额定蒸发量为0.5t/h或以下的锅炉，请到少安装一个安全阀。阀。安全阀应安装在可分离的省煤器和蒸汽过热器的出口。
2）安全阀应垂直安装在锅炉和集管箱的max位置。安全阀与汽包或集管之间不得有任何出口管和阀来吸入蒸汽。
3）杠杆式安全阀需要一个防止重锤自身移动的装置和一个防止杠杆打滑的导向框架。弹簧安全阀还需要一个提起手柄的装置，以防止调节螺丝意外扭曲。
4）对于额定蒸汽压力为3.82MPa以下的锅炉，安全阀的喉管直径需要为25mm以上。对于额定蒸汽压力大于3.82MPa的锅炉，安全阀的喉管直径需要到少为20mm。
5）安全阀和锅炉之间的连接管的截面积不得小于安全阀的入口截面积。如果将多个安全阀连接到直接连接到滚筒的短管上，则短管的横截面积不应为所有安全阀排气面积的1.25倍。
6）安全阀通常应配备排气管。排气管需要直接连接到安全的地方，并具有足够的横截面积以确保排气顺畅。在安全阀排气管的底部，需要将排水管连接到安全的地方。阀门不能安装在排气管和排水管上。
