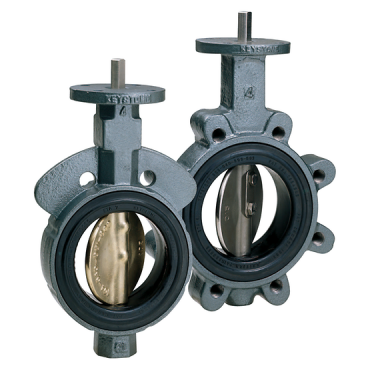

支耳式蝶阀

功能:

面对面外形的对夹式和支耳式阀体设计符合 EN 558 20 系列和 API 609 标准。

根据 EN 593 和 API 609 标准设计。

可现场更换的阀座将阀体、阀轴与流量完全隔离。

1级阀轴密封可超出阀门压力额定值并防止从阀轴区域渗漏到大气。

二级阀轴密封带来双重性。

用于法兰密封的埋入式阀座 O 形圈可省去垫片。

阀轴密封可防止湿气侵入阀轴区域。

两片式阀轴可使用薄阀盘,并实现小的流量堵塞(高为 DN 300/NPS 12)。

圆形抛光阀盘边缘带来完全的同轴密封、更低扭矩、更长阀座使用寿命和防漏关闭。

阀体定位孔便于安装,位于法兰。

加长的阀体颈实现管道隔绝。

顶部和底部阀轴轴承实现优化支撑、小摩擦和扭矩缩短。

规格:

认证 ABS、CRN、CUTR、PED、符合 SIL

端部连接 支耳式、对夹式

应用 空气循环、电厂外围设备、散装存储、其他批量转换、压缩机、输送机、冷却水、大型游轮、设施和过程设施、鼓风机

材料 球墨铸铁、双相不锈钢、三元乙丙橡胶、蒙乃尔合金、尼龙、双相不锈钢 、316L 不锈钢、316 不锈钢、304 不锈钢、丁腈橡胶、铝青铜

工作温度 低于 150 C

压力等级 PN、ASME

过程连接类型 150RF、PN16

阀座/密封类型 弹性

关断等级 零渗漏

标准 API 609、ASME B16.34

阀门尺寸 NPS 18 / DN 450、NPS 20 / DN 500、NPS 2-1/2 / DN 65、NPS 24 / DN 600、NPS 3 / DN 80、NPS 14 / DN 350、NPS 12 / DN 300、NPS 6 / DN 150、NPS 8 / DN 200、NPS 16 / DN 400、NPS 4 / DN 100、NPS 10 / DN 250

阀门尺寸标准 DN、NPS

阀门类型 蝶阀

介质 真空、水、空气、燃油、热水、液体

阀杆 O 形圈
