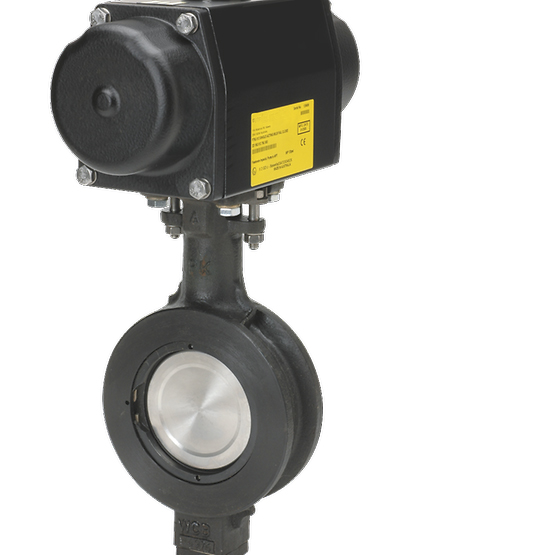

310高性能蝶阀

功能:

无间断垫片表面有助于解决其中阀座固定螺丝的相关问题,同时也允许使用标准螺旋卷式垫片。

特殊的过盈阀座设计配备通电人造橡胶 O 型环,实现更低压力下双向 ANSI VI 级关闭。阀座通电性经管线压力强化,实现同样的全额定压力下密封双向关闭。

重型圆形键支撑将阀座和扣环固定到位,在全额定压力下提供双向终端应用。这样可省去容易腐蚀且难以移除的定位螺丝。

按照 API 609 标准设计的阀杆可防止喷出。

阀座扣环封在法兰垫片 ID 内,以清理潜在的逸出路径。

面对面符合 MSS SP-68 标准,也可配置为 ISO 5752 短型。

可调整填充使用可补偿压紧螺母调节不平衡的摇杆型压盖桥。

加长颈提供两英寸的空隙以进行隔绝。

规格:

认证 ABS、CRN

端部连接 对夹式、支耳式

应用 空气循环、气冷热交换器、设施和过程设施、工厂用空气、电厂外围设备

材料 316 不锈钢、碳钢

工作温度 低于 204 C (400 F)

压力等级 ASME

过程连接类型 CL150RF

阀座/密封类型 高性能

关断等级 零渗漏

标准 ASME B16.34、API 609

阀门尺寸 NPS 4 / DN 100、NPS 6 / DN 150、NPS 8 / DN 200、NPS 3 / DN 80、NPS 2-1/2 / DN 65、NPS 12 / DN 300、NPS 2 / DN 50、NPS 10 / DN 250

阀门尺寸标准 NPS

阀门类型 蝶阀

介质 水、真空、液体、空气

阀杆 可调填料
