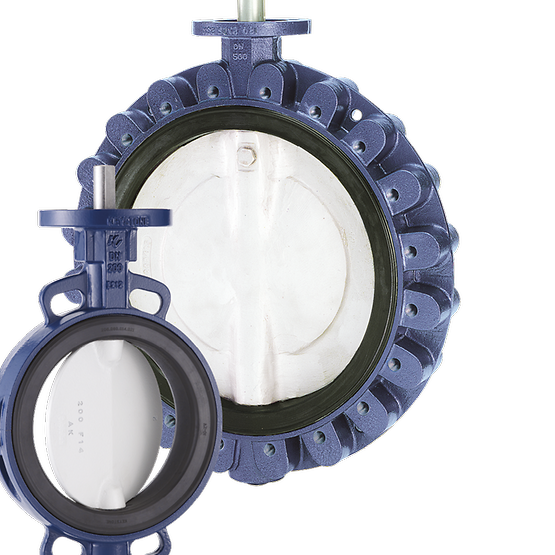

通用型弹性底座蝶阀

功能:

顶部衬套可清理执行机构侧轴向载荷。

执行器法兰符合ISO 5211 标准。

高固体、有光泽、无硅和涂料系统确保优良的耐腐蚀性。

加长的阀体颈实现管道隔绝。

阀体定位孔便于安装,位于法兰。

圆形抛光阀盘边缘带来完全的同轴密封、更低扭矩、更长阀座使用寿命和气密关闭。

可现场更换的阀座将阀体、阀杆与流量完全隔离。

主阀杆密封可超出阀门压力额定值并防止从阀轴区域渗漏到大气。

二级阀轴密封带来双重性。

无需法兰垫圈。

高 Cv 值。

顶部和底部阀轴轴承实现优化支撑,并使除铸铁以外的 DN 300 以上阀体材料摩擦小化。

规格:

认证 CUTR、符合 SIL、PED

端部连接 对夹式、支耳式

应用 酿酒、饮料、汽车、空气循环

材料 双相不锈钢、哈氏合金、三元乙丙橡胶、双相不锈钢、球墨铸铁、碳钢、丁腈橡胶、316L 不锈钢、316 不锈钢

工作温度 120 C (250 F)

压力等级 PN

过程连接类型 PN16

阀座/密封类型 弹性

关断等级 零渗漏

阀门尺寸 NPS 20 / DN 500、NPS 10 / DN 250、NPS 8 / DN 200、NPS 6 / DN 150、NPS 4 / DN 100、NPS 3 / DN 80、NPS 24 / DN 600、NPS 2-1/2 / DN 65、NPS 18 / DN 450、NPS 16 / DN 400、NPS 14 / DN 350、NPS 1-1/2 / DN 40

阀门尺寸标准 公称直径 (DN)

阀门类型 蝶阀

介质 液体、水、热水、液体、空气

阀杆 O 形圈
